Конденсаторы
Компания Parr предлагает два типа конденсаторов, которые крепятся к крышке реактора с мешалкой или к крышке реактора высокого давления. Они могут изготавливаться различного размера в зависимости от размера реакторов.
Прямой парциальный конденсатор
Конденсатор состоит из присоединяющегося напрямую к крышке реактора отрезка трубки, снабженного рубашкой с водяным охлаждением. Сконденсировавшиеся пары возвращаются непосредственно в реактор, а любые не сконденсировавшиеся газы удаляются через находящийся в верхней части конденсатора игольчатый клапан.
Внутренняя охлаждающая спираль конденсатора (змеевик) обеспечивает максимальную эффективность при короткой длине.

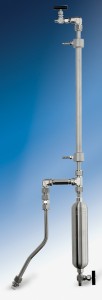

Обратные / отгонные конденсаторы
Обратный / отгонный конденсатор состоит из аналогичной трубки с водяной рубашкой, описанной выше, и приемной емкости, которая крепится к нижней части конденсатора. Любые пары, например вода из реакции полимеризации, можно сконденсировать и собрать в приемник, из которого конденсат выводится через донный клапан. Любые не сконденсировавшиеся газы удаляются через находящийся в верхней части конденсатора игольчатый клапан. В случае если не требуется сбор конденсата, можно удалить приемник, при этом конденсатор устанавливается непосредственно над реактором для возвращения конденсата.
Модификации
Многие пользователи предпочитают устанавливать запорный шаровой кран на крышке реактора для возможного отключения конденсатора. Мы можем предложить фитинги для быстрого соединения, а также приемники различного объема.
Установка конденсатора на любом из реакторов Parr предусматривает наличие большого штуцера на крышке реактора, размер которого зависит от объема реакторной системы. В связи с ограниченным пространством на миниреакторе 4560 мы можем заменить штуцер для манометра или один из портов для змеевика на наружную трубную резьбу 1/4″для соединения с конденсатором. Эта модификация или объединяет функции манометра и конденсатора или исключает петлю внутреннего охлаждения в реакторе для размещения конденсатора. Реакторы объемом 1 л и более могут быть снабжены штуцером с наружной трубной резьбой 3/8″ и более в зависимости от объема реактора. Чтобы освободить для него место на крышке реактора, стандартное расположение фитингов может быть перепланировано.
Совместимое оборудование:
- Серия 4520. Объем 1 л и 2 л, до 200 бар и 350 °С (настольные)
- Серия 4530. Объем 1 л и 2 л, до 200 бар и 350°С (напольные)
- Серия 4540. Объем 600-1200 мл, до 345 бар и 350 °С
- Серия 4550. Объем 3.75 л и 7.5 л, до 131 бар и 350 °С
- Серия 4555. Объем 10 л и 18.75 л, до 131 бар и 350 °С
- Серия 4560. Объем 100-600 мл, до 200 бар и 500 °С
- Серия 4570. Объем 250-1800 мл, до 345 бар и 500 °С
- Серия 4570. Объем 250-1800 мл, до 345 бар и 500 °С
- Серия 4580. Объем 3.75 л и 5.5 л, до 200 бар и 500 °С
- Серия 4590. Объем 25-100 мл, до 345 бар и 350 °С
- Серия 5500. Объем 25-600 мл, до 200 бар и 350 °С
